纯水系统设备资料

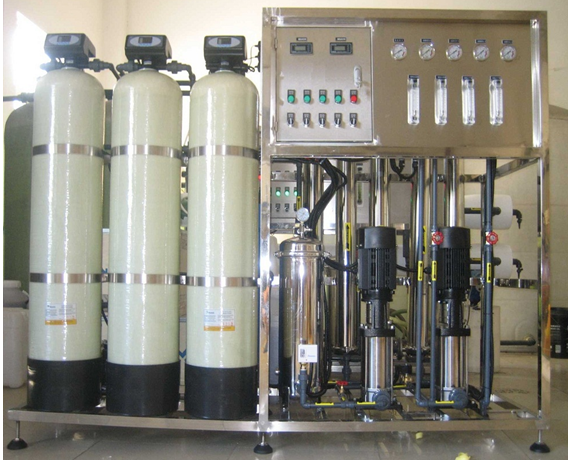

纯水处理设备简介

根据客户用水需求定制纯水设备

   产水量：0.5T/H

   原水水质：未提供详细水质报告

产水水质：电导率≦10US/CM(设进水电导率≦400US/CM)

  生产流程选型：根据客户生产需求设备选型为纯物理工作方式反渗透进行纯水制作流程

   工作原理:本系统为国内市场上技术较为成熟、操作便捷的纯水系统，其采用物理反应与化学反应相结合的原理，即当世界上最为先进的反渗透系统系提升水质；本公司根据贵客户在生产用水上对水质的要求，选用不同的处理方法,其性价比最优，以至最终达到生产用水的标准。

  设计依据

 1、本方案涉及的流程及设备是为了满足甲方生活用水用途

 系统总进水量：预处理：0.5m3/h。

1. RO 产水：0.5m3/h；回收率：50%-75%。

2. 终端产水水质：电导率≦10US/CM(进水电导率≦400US/CM) 。

3. 运行方式：自动运行（并具备手动操作动能）。

4. 供水方式：连续产出（可24 小时运行）。

   2、水源依据如下

 原水水源：市政自来水（未提供详细水质报告）

1. 原水设计温度： 25℃

2. 原水水质分析：用户提供的原水水样（水质分析报告见附件）

3. 设计界线：原水箱装置进口至成品水箱出口（详见控制点的工艺流程图）

3、系统对外界要求

 进水管：进水管送至原水箱装置入口。

1. 供电缆：根据我方提出的容量，由用户自己负责。

2. 出水管：终端产水出口（详见带控制点的工艺流程图）。

3. 控制系统：全自动无人值守。

4. 浓水处理：排至厂房内地沟。

 设计原则

     1、严格遵守国家、地方颁布的法规及规定；

     2、选用先进可靠地技术及设备以确保系统平稳，安全生产，力争在提高经济效益的前提下，  最大限度的节省投资；

     3、关键设备、仪表及材料均采用国际主流先进可靠产品；以满足纯水及超纯水系统的高标准、高精度及高要求；

     4、严格执行国家安全、环保、消防及劳动安全卫生等方面的标准和规范，采取各种切实可行的事故防范及处理措施、确保项目顺利实施；

     5、系统布局和管道布局以满足生产需求、满足安全生产、消防等要求为原则；

     6、吸取国内外同行业及相关行业同类装置的运行经验，采取成熟、可靠、先进、合理的水处理工艺，采用自动化程度高、先进的设备、检测、自控仪表以确保系统运行平稳及安全可靠、并确保处理后的纯水及超纯水水质符合产品要求，水利用率高、运行可靠、经济合理。

     7、因设备布置在潮湿的场所，因此，设备必须具有较好的防腐能力。

 设备技术的采用是先进的、可靠的，并具备连续24 小时不间断运转的能力。

 设计标准及规范

    1、设备制造和材料应符合下列标准和规定的最新版本的要求。

       (1)《反渗透水处理设备》（GJ/T119-2000）

       (2)《建筑给水排水设计规范》（GB50015-2003）

       (3)《水处理设备制造技术规范》（JB2932-99）

       (4)ZBG98020-90《水处理设备系列型谱》

       (5)JB4730-94《钢制压力容器无损检测》

       (6)ZBJ98003-87《水处理设备油漆、包装技术条件》

       (7)HG21501《衬胶管道和管件》

       (8)HGJ229-83《水处理设备橡胶衬里技术条件》

       (9)HGJ34-90《化工设备、管道外防腐设计条件》

       (10)JB1157-1164《压力容器法兰标准》

五、技术说明

 1、原水硬度≤6[H+]mmol/L，即400mg/L（以CaCO3计）；当原水硬度在6--12[H+]mmol/L时，建议采用两级软化或适当降低出水产量，当原水硬度≥12[H+]mmol/L时建议采用多级软化或联系该公司工程技术部重新进行设计。

2、软化水出水硬度：≤2[H+]mmol/L（以CaCO3计）；
